ブレッドボードの使い方完全ガイド｜配線・仕組み・注意点を解説

01ブレッドボードで失敗する人が見落としている一点

ブレッドボードは、はんだ付けなしで電子回路を仮組みできる基板であり、電子工作の入り口として広く使われている。だが「LEDが光らない」「回路が正しく動かない」といったトラブルの多くは、部品選定のミスではなく、ブレッドボード内部の結線ルールを誤解していることに起因する。

たとえば、抵抗とLEDを電源に接続する最もシンプルな回路（電源5V → 抵抗 → LED → GND）ですら、差し込む列を一つ間違えるだけで通電しない。逆に言えば、内部構造さえ正しく理解していれば、LED点灯回路も、Arduinoを使った点滅制御も、迷わず組める。

本記事では、ブレッドボードの構造的な仕組みから、サイズ・仕様の選び方、ユニバーサル基板やPCBとの使い分け、LED点灯とArduino制御の実例、そして初心者が陥りやすい誤解とトラブルシューティングまでを一気通貫で解説する。

02ブレッドボードとは何か

ブレッドボード（Breadboard）とは、はんだ付けを行わずに電子回路を仮組みできる基板のことを指す。そのため、LED点灯のような単純な回路から、Arduino・Raspberry Piなどのマイコンを使った複雑な回路まで、幅広い用途で利用される。

名前の由来

かつてエンジニアやホビイストは、パン切り用の木製まな板（英語で bread board）に部品を固定して配線していたとされる。そこから転じて、仮組み用の基板そのものを「ブレッドボード」と呼ぶようになった、と電子工作分野では広く語られている。

※由来は諸説あるものとして紹介している（編集部整理）

ブレッドボードが選ばれる理由

1. はんだ付け不要：配線を差し込むだけで回路を組めるため、初心者でも扱いやすい。
2. 再利用可能：パーツの差し替えや回路変更が自由自在で、試作・学習に最適。
3. 穴の間隔が世界標準に統一されている：多くのブレッドボードは穴の間隔（ピッチ）が2.54mm（0.1インチ）で作られており、市販のICやピンヘッダ付きモジュールがそのまま挿さる。

03仕組み・内部構造を理解する

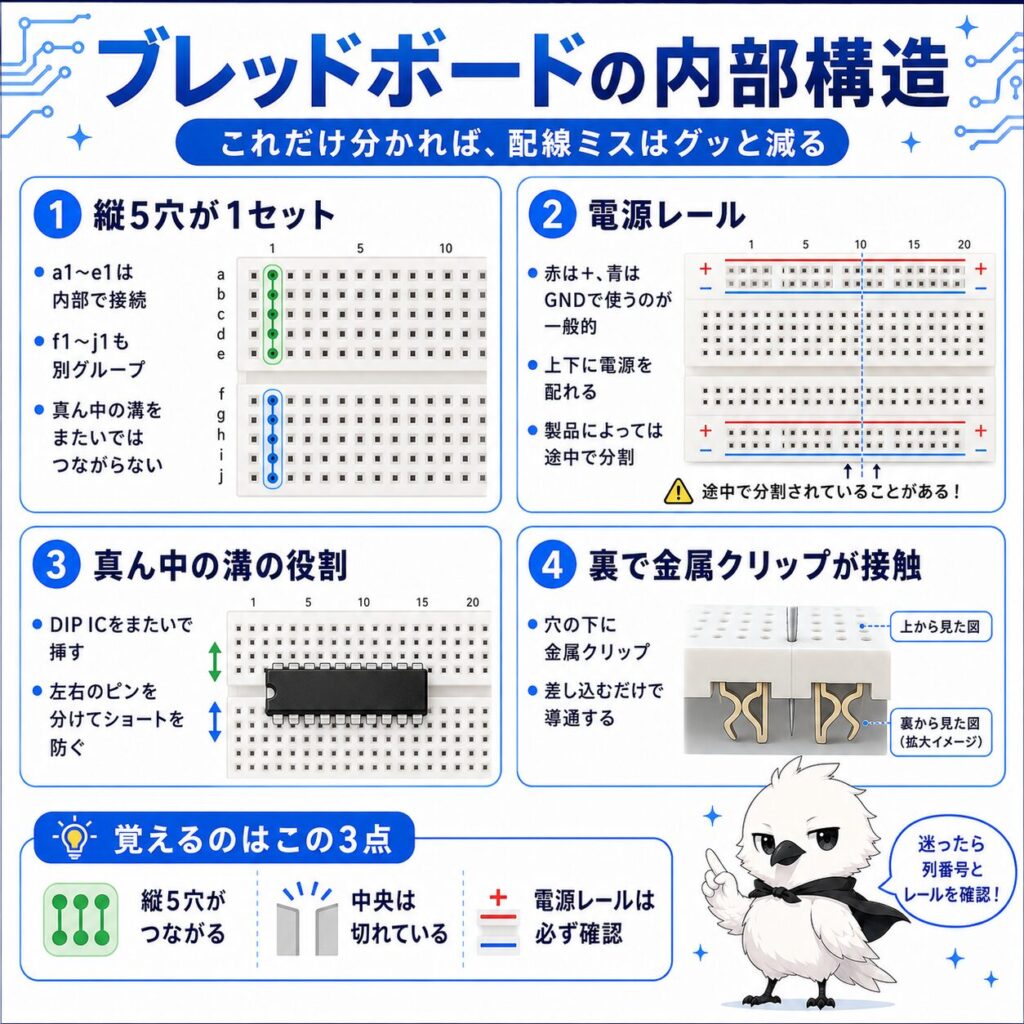

穴の縦列と横列：結線の仕組み

ブレッドボードのメイン部分は上下2つの区分に分かれ、それぞれ「a〜e」「f〜j」と刻印された穴が並ぶ。また、横方向には1〜30の番号が振られている。

• 行（横方向）：1, 2, 3…と番号が付けられた行
• 列（縦方向）：a〜e、f〜jの2グループに分かれ、中央の溝を挟んで左右に並ぶ

これらの穴は縦方向に5つずつ電気的に接続されている。たとえば上段の「a1, b1, c1, d1, e1」は同じ電気グループであり、差し込まれた部品同士は信号を共有する。一方「f1〜j1」は別グループで、中央の溝を挟んだ左右は電気的に切り離されている。この仕組みによって、部品を差し込むだけで回路が配線できる。

電源レール（赤と青のライン）

基板上下に設置される赤・青のラインは電源レールと呼ばれる。具体的には、赤ラインはプラス側、青ラインはマイナス（GND）側として使われるのが一般的だ。

• 上段の赤ラインはすべて同一電位（例：+5V）
• 上段の青ラインはすべて同一電位（例：GND）
• 下段も同様に、赤ラインが+5V、青ラインがGNDとして使われることが多い

これはあくまで一般的な使い方であり、3.3Vやマイナス電圧など用途に合わせて電源を振り分けることもある。そのため、電源レールがあることで、必要な電源を各所に簡単に引き出せる。

真ん中の溝とICの配置

中央の溝（くぼみ）は、主にIC（集積回路）のDIPパッケージを挟み込むために用意されている。ICの両端ピンを溝の左右に差し込むことで、ピン同士が隣接してショートすることなく配線しやすい環境が整う。さらに、ジャンパワイヤの取り回しを区切る役割も果たす。

裏面の導体シート

表面からは見えないが、ブレッドボードの裏面には金属製のクリップ（導体シート）が細長い列ごとに取り付けられている。このクリップが「縦5穴が一組になって導通する」状態を作り出しており、表面の穴に差し込まれたリードやジャンパワイヤの金属部分が裏面クリップと噛み合うことで電気的接触が確保される。

ジャンパーワイヤは「単線」が基本

ブレッドボードへ挿すワイヤは、大きく分けて単線（ソリッドコア）とより線（ストランド）の2種類がある。単線はコシがあって垂直に挿しやすく、ブレッドボードとの相性がよい。より線は柔らかく取り回しやすい反面、そのままでは先端が広がって挿しにくいため、ブレッドボード用にはピンヘッダ付きの製品や単線タイプを基本に選ぶとトラブルが少ない。

04サイズ・仕様と代替手段の比較

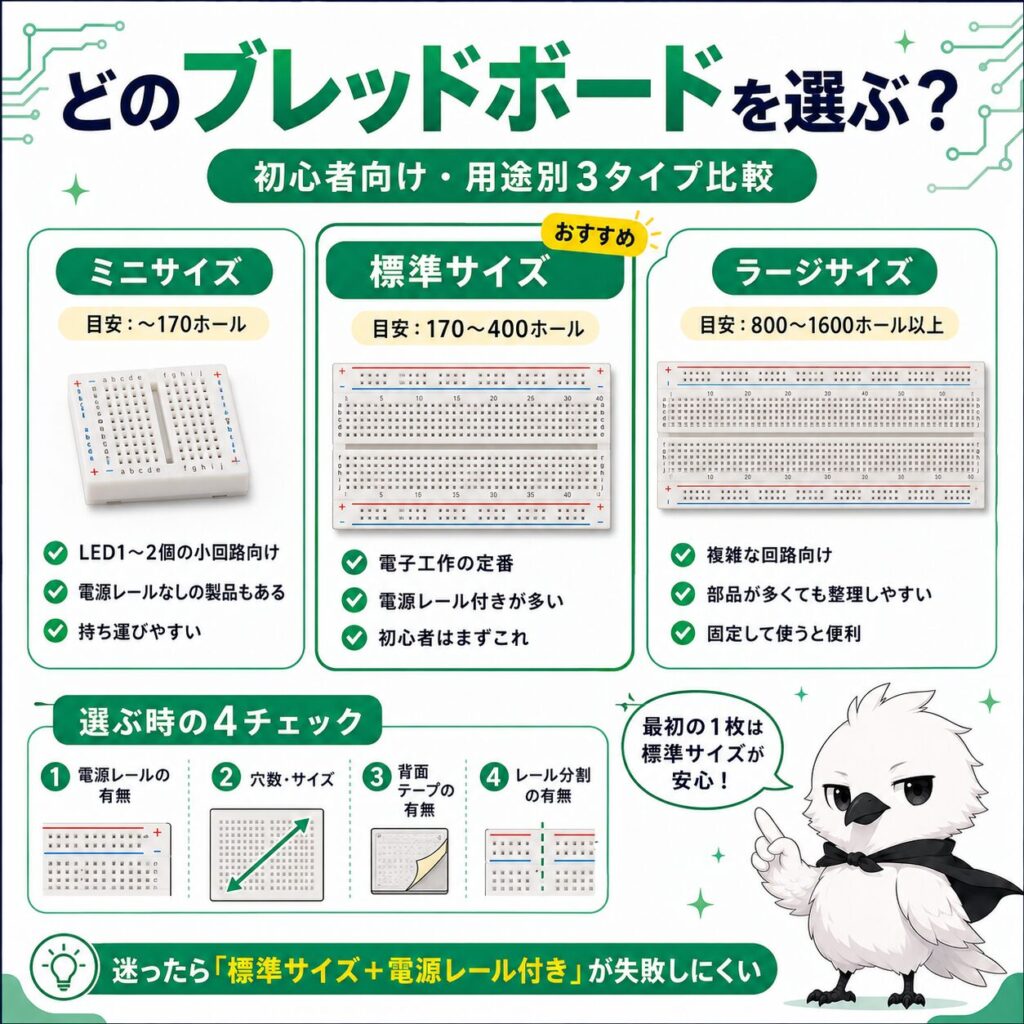

ブレッドボードは主にサイズ、電源レールの有無、背面テープの有無によって選び分ける。そのため、用途に合わせた選定が、配線の見やすさと作業効率を左右する。

初心者には、電源レール付きの標準サイズが扱いやすい。また、背面に両面テープが付いている製品は、プロトタイピングボードやシャーシへ貼り付けて固定できるため作業が安定する。どのArduino本体を組み合わせるか迷う場合はArduino Uno・Nano・Mega・Leonardoの違いと選び方比較表も参考にしてほしい。

ブレッドボード vs ユニバーサル基板 vs プリント基板（PCB）

「試作したら終わり」ではなく、その先の常設・量産まで見据えると、ブレッドボード以外の選択肢も知っておく価値がある。

05実践：LED点灯からArduino制御まで

基本的な配線ステップ

1. 電源を供給する：電源レールに5Vや3.3V、GNDを引き込む。
2. 部品を配置する：IC・抵抗・コンデンサ・LEDなどを差し込む。ICは中央の溝を挟む形で配置することが多い。
3. ジャンパーワイヤで配線する：必要な信号線・電源ラインをジャンパーワイヤで接続する。
4. 通電テストを行う：テスターや導通チェッカーでホールの接続を確認する。
5. 実験・検証を行う：LED点灯やセンサ測定など、目的の動作をテストする。

実例1：LED点灯回路

必要な部品は、ブレッドボード（標準サイズ）、LED1個、抵抗（220Ω〜330Ω程度）、ジャンパーワイヤ（オス-オス）2〜3本、そして5Vや3.3VのDC電源（またはArduinoの5Vピンなど）である。

(電源5V) ---- 抵抗 ----|>|---- (GND)
                      LED

|>| はLEDを表すシンボルである。LEDのアノード（長い足）側に抵抗を入れ、抵抗のもう一方を電源の5Vへ接続する。そして、LEDのカソード（短い足）はGNDに接続する。

注意：実際のホール番号やアルファベットの組み合わせは製品によって異なる場合がある。あくまで一例として参照してほしい。

抵抗値の計算方法や、複数色のLEDを使った回路など、LED点灯回路をさらに深掘りしたい場合はArduinoでLEDを光らせる基本回路｜配線から抵抗値計算までで詳しく解説している。

実例2：ArduinoでLEDを点滅させる

必要なものは、Arduino UNO（または互換ボード）、ブレッドボード（標準サイズ）、LED1個、抵抗（220Ω）、ジャンパーワイヤ（オス-オス、オス-メス）である。Arduino IDEをまだ導入していない場合は、先にArduino IDEのダウンロード・インストール方法を済ませておこう。

1. Arduino UNOのデジタルピン8を、ブレッドボードの列（例：A10）へジャンパーワイヤで接続する。
2. A10にLEDのアノード（長い足）を挿す。
3. LEDのカソード（短い足）を抵抗に接続し、抵抗のもう片側をGNDレールへ接続する。
4. ArduinoのGNDピンをブレッドボードのGNDレールへジャンパーワイヤで接続する。

/*
  ArduinoでLEDを1秒ごとに点滅させるプログラム
*/
const int LED_PIN = 8;  // LEDを接続しているデジタルピン番号
void setup() {
  pinMode(LED_PIN, OUTPUT);  // LEDピンを出力モードに設定
}
void loop() {
  digitalWrite(LED_PIN, HIGH);  // LEDを点灯
  delay(1000);                  // 1秒待つ
  digitalWrite(LED_PIN, LOW);   // LEDを消灯
  delay(1000);                  // 1秒待つ
}

出典：Arduino公式サイトのプログラミング作法に準拠（Arduino, arduino.cc）

実例3：センサやICを使った応用回路

ブレッドボードは、IC（集積回路）やセンサモジュールを使った実験にも適している。たとえば、以下のような用途が代表的だ。

• 温度・湿度センサ：LM35やDHT11などを使った測定回路（詳しくはArduinoで温湿度センサーを使う方法｜DHT11・DHT22の使い分け）
• 超音波距離センサ：HC-SR04などを使った距離測定回路（詳しくはArduinoで超音波距離センサーを使う方法｜HC-SR04の配線）
• 演算アンプ回路：オペアンプ（IC）を中央の溝をまたいで配置し、周辺の抵抗・コンデンサを接続
• モータドライバIC回路：L293Dなどの制御ICでDCモータを制御
• I2C液晶（LCD）表示：測定結果を表示する定番の組み合わせ（詳しくはArduino×I2C液晶（LCD）の配線と表示方法）
• OLEDディスプレイ表示：より小型・省電力な表示器として使われる（詳しくはArduinoでOLEDディスプレイに文字を表示する方法）

ICを配置する際は、中央の溝をまたぐようにすることで各ピンが別々の列に来るようにする。まず、データシートで1ピンの位置を確認し、周辺部品はICのピンに近いホールへ差し込むと配線が短く済む。さらに、ピンヘッダ付きのセンサモジュールであれば、ジャンパーワイヤなしで直接挿せる配置を工夫するとレイアウトが整理しやすい。センサモジュールの多くは専用ライブラリを使うと制御が簡単になるため、導入方法はArduinoのライブラリのインストール・作成・管理方法を参考にしてほしい。

配線を安定させるための実践Tips

• カラーコードを統一する：信号線は赤、GNDは黒など、色のルールを統一すると回路が読みやすくなる。
• 配線をシンプルに保つ：交差を避け、部品を近接配置してジャンパーワイヤを短くするとトラブルが減る。
• こまめにチェックする：テスターや導通チェッカーで電源レールと各部品の接続を確認し、データシート・回路図と突き合わせる。
• 静電気対策をする：ICや半導体を直接扱う際は、静電気防止リストバンドの活用が安心材料になる。

動かないときのチェックリスト

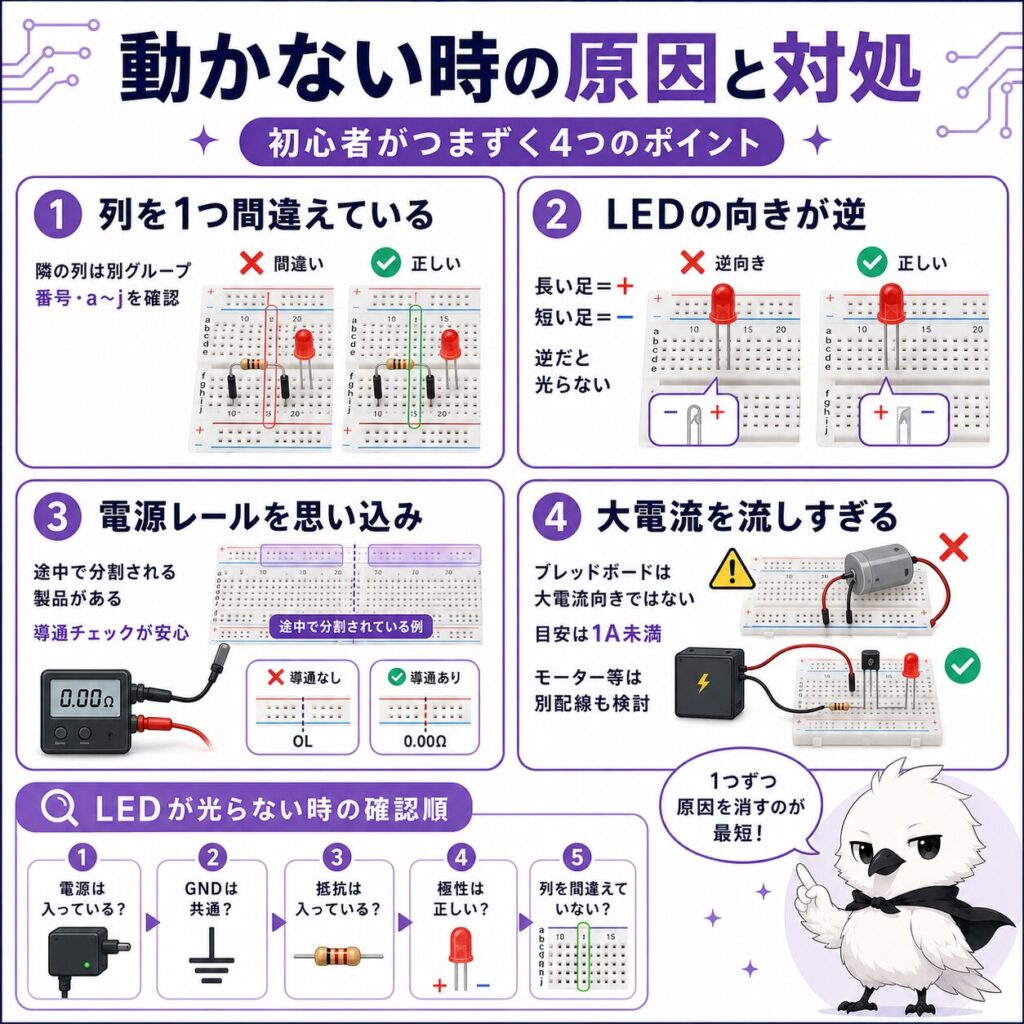

回路が動かないとき、部品を疑う前にまず以下の順で確認すると原因の切り分けが早い。

1. 電源は来ているか：電源レールの電圧をテスターで測定する（0Vなら電源供給の断線を疑う）。
2. 列を間違えていないか：部品のリードが想定した縦グループの穴に入っているか、番号とアルファベットを目視で再確認する。
3. 極性は正しいか：LEDやコンデンサ（電解タイプ）、ICの向きを再確認する。
4. 電流制限抵抗は入っているか：LEDに抵抗なしで直結していないかを確認する。
5. 接触不良はないか：リードやワイヤを一度抜き差しし、奥まで水平に挿し直す。
